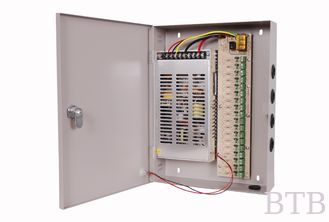

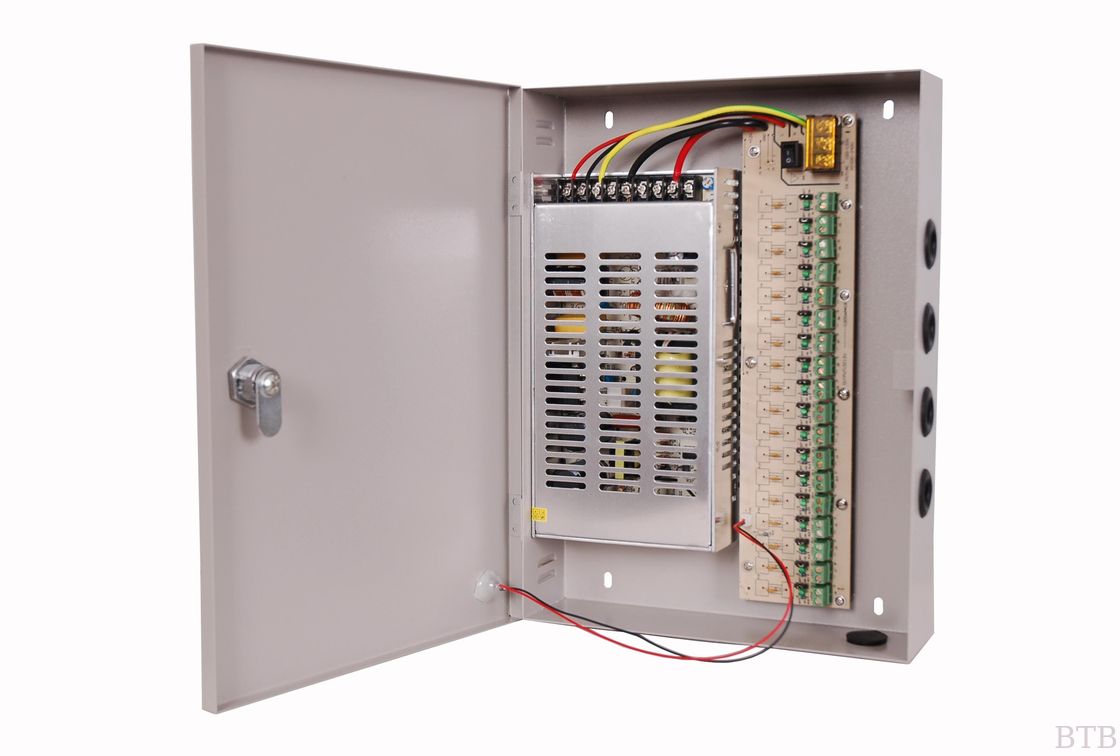

قاد قطاع التيار الكهربائي

النموذج

BTB0000

النتيجة

الجهد المباشر

12 فولت 5 فولت 15 فولت 24 فولت 48 فولت

التيار الرقمي

1A -50A

حالياًالنطاق

0 ~ 1.3A

الطاقة المسموح بها

1-1000w

الموجات والضوضاء (على الأكثر) ملاحظة.2

120mVp-p

الجهدالمدير العام

10.8 ~ 13.2 فولت

الملاحظة المتعلقة بالتسامح مع الجهد3

±1.0%

ملاحظة للنظام4

± 0.5%

ملاحظة على قوانين الحمل5

± 0.5%

وقت الإعداد، وقت النهوض

1000ms، 30ms/230VAC 1000ms، 30ms/115VAC عند الحمل الكامل

وقت الاحتفاظ (TYP.)

70ms/230VAC 12ms/115VAC عند الحمل الكامل

إدخال

الجهدالنطاق

85 ~ 264VAC 120 ~ 370VDC

التكرارالنطاق

47 ~ 63 هرتز

الكفاءة (النوع)

81%

التيار المتردد

0.35A/115VAC 0.25A/230VAC

التيار الداخلي (على الأكثر)

البداية الباردة 65A/230VAC

التيار السريع

أقل من 2mA/240VAC

الحماية

الحمل الزائد

أكثر من 105% من قوة الخروج القياسية

نوع الحماية: وضع الإصابة ، يتعافى تلقائيًا بعد إزالة حالة الخطأ

فوق الجهد

13.8 ~ 16.2 فولت

نوع الحماية: إيقاف تشغيل الجهد الصناعي، التشغيل بواسطة ثنائي زينر

زيادة درجة الحرارة

U1 Tj 140°Cعادة (U1) اكتشاف على IC التحكم الرئيسي

نوع الحماية: إيقاف تشغيل الجهد الخارجي، استرداد تلقائي بعد انخفاض درجة الحرارة

البيئة

وقت العمل.

-20~+70°C(ارجع إلى منحنى التخفيض)

رطوبة العمل

20 ~ 90% RH غير مكثفة

وقت التخزين الرطوبة

-40~+85°C10 ~ 95% RH

مؤقت.

± 0.03% ((0 ~ 50°C)

الاهتزاز

10 ~ 500 هرتز، 5G 10 دقيقة / 1 دورة، فترة لمدة 60 دقيقة على طول محاور X و Y و Z

السلامة وEMC

معايير السلامة

تمت الموافقة على UL60950-1 و TUV EN60950-1

الجهد الوقائي

I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC

مقاومة العزل

I/P-O/P، I/P-FG، O/P-FG: 100M أوم / 500VDC / 25°C/ 70% RH

انبعاثات EMC

الامتثال لمعيار EN55022 (CISPR22) الفئة B، EN61000-3-2، -3

الحصانة الكهرومغناطيسية

الامتثال لمعيار EN61000-4-2،3,4,5,6,8,11، EN55024، EN61000-1، مستوى الصناعة الخفيفة، المعايير A

QTHERS

MTBF

1608.8Khrs في الحد الأدنى°C)

البعد

62.5*51*28ملم (L*W*H)

التعبئة

0.13 كيلوغرام؛ 108 قطعة / 15 كيلوغرام / 0.71 CUFT

الملاحظة

1يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 230VAC، الحمل الاسمي و 25°Cمن درجة حرارة البيئة

2يتم قياس التموج والضوضاء عند 20 ميغا هرتز من عرض النطاق الترددي باستخدام سلك مزدوج من 12 بوصة ينتهي به مكثف موازي 0.1uf و 47uf.

3التسامح: يشمل التسامح المثبت، تنظيم الخط، وتنظيم الحمل.

4يتم قياس تنظيم الخط من خط منخفض إلى خط مرتفع عند الحمل الاسمي.

5يتم قياس تنظيم الحمل من 0٪ إلى 100٪ من الحمل الاسمي.

6يعتبر مصدر الطاقة مكونًا سيتم تثبيته في المعدات النهائية. يجب إعادة تأكيد أن المعدات النهائية لا تزال تلبي توجيهات EMC.للحصول على إرشادات حول كيفية إجراء هذه الاختبارات EMCالرجاء الرجوع إلى اختبار EMI لمصادر طاقة المكونات.
