تفاصيل المنتج:
شروط الدفع والشحن:
|
| الضمان: | 3 سنوات | وقت التسليم: | 7-10 أيام |
|---|---|---|---|
| وقت بسيط: | 3-5 أيام | شروط الدفع: | T/TL/C PayPal West Union |
| التعبئة: | OEM أو صندوق أبيض | شروط Trad: | فوب شنتشن |

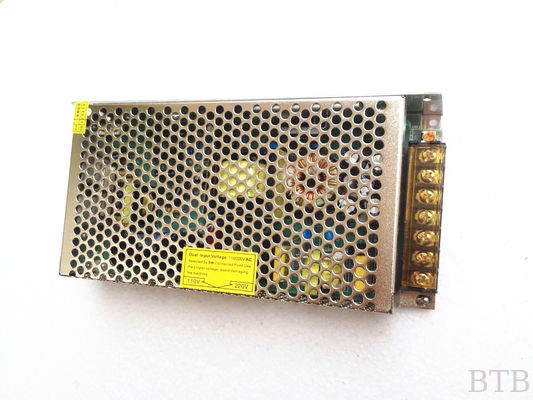

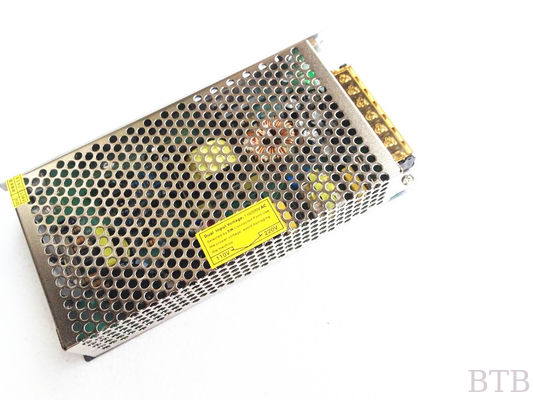

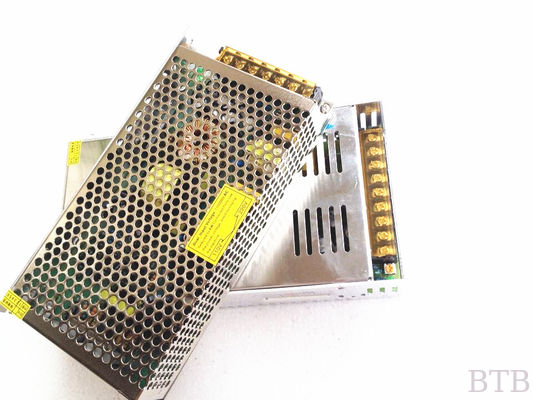

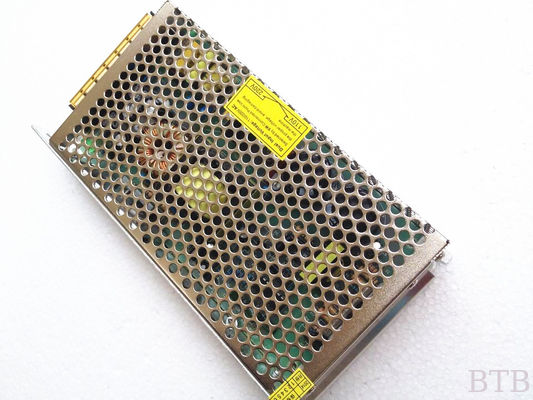

12V 10A 120W مصدر طاقة التبديل
الخصائص
1كفاءة عالية وسعر جيد
2مرشح إم آي إيه مدمج
3.100٪ اختبار حرق كامل الحمل
4.خفض الناتج الموجة والضوضاء
5الحماية: الحمل الزائد / الجهد الزائد / الدائرة القصيرة
6ضمان مدى الحياة
المواصفات
| النموذج | S-120-5 | S-120-12 | S-120-15 | S-120-24 |
| الجهد الخارجي المتردد | 5 فولت | 12 فولت | 15 فولت | 24 فولت |
| معدل تحمل الجهد الخارجي | ± 2% | ± 1% | ± 1% | ± 1% |
| التيار المسموح به للخروج | 24A | 10A | 8A | 5A |
| طفرة تيار الخروج | 0-24A | 0-10A | 0-8A | 0-5A |
| التموج والضوضاء | 50mVp-p | 100mVp-p | 100mVp-p | 100mVp-p |
| استقرار المدخل | ± 0.5% | ± 0.5% | ± 0.3% | ± 0.2% |
| استقرار الحمل | ± 1% | ± 0.5% | ± 0.3% | ± 0.2% |
| الطاقة الخارجة المتواصلة | 120 واط | 120 واط | 120 واط | 120 واط |
| الكفاءة | 79% | 84% | 85% | 85% |
| نطاق ضبط الجهد الخارجي | ± 10% | ± 10% | ± 10% | ± 10% |
| نطاق الجهد المدخل للتيار المتردد | 85 ~ 132VAC/170 ~ 265VAC/47 ~ 63VAC,120 ~ 370VDC | |||
| التيار المدخل | 0.6A/115V 0.35A/230V | |||
| تيار نبض التيار المتردد | تيار بدء البرد 15A/115V 30A/230V | |||
| تيار التسرب | < 0.75mA/240VAC | |||
| الحماية من الإفراط | 105%~150% نوع، ضغط النبض إيقاف، إعادة التشغيل، استرداد تلقائي | |||
| حماية من الفولتشة الزائدة | 115% إلى 135% من الطاقة المعدنية | |||
| معامل الحرارة | ± 0.03%°C ((0~50°C) | |||
| إعداد الارتفاع وقت الانتظار | 800ms،50ms،20ms/115VAC 300ms،50ms،80ms/230VAC | |||
| اهتزاز | 10 ~ 500 هرتز، 2G 10 دقيقة / دورة، فترة لمدة 60 دقيقة، كل محور | |||
| مقاومة الجهد | I/P-O/P:2.5KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC | |||
| مقاومة العزل | I/P-O/P I/P-FG O/P-FG: 500VDC/100MΩ | |||
| درجة حرارة العمل والرطوبة | -10°C~+60°C,20%~90%RH | |||
| درجة حرارة و رطوبة المخزن | -20 درجة مئوية ~ +85 درجة مئوية 10٪ ~ 95RH | |||
| الأبعاد الكلية | 199*98*38ملم / 30 قطعة لكل علبة | |||
| الوزن | 0.62 كيلوغرام | |||
| معايير السلامة | التصميم يشير إلى UL1012,EN60950-1,EN61347-1,EN-61347-2 المعتمدة | |||
| معايير EMC | تمت الموافقة على EN55015، EN55022، EN55024، EN61000-2، EN61000-3، EN61547 | |||
|
|||||||||||
|
النموذج |
S-250-5 |
(إس-300-7)5 |
S-350-12 |
S-350-13.5 |
S-350-15 |
S-350-24 |
S-350-27 |
S-350-48 |
|||
|
الناتج |
الجهد الخارجي المتردد |
5 فولت |
7.5 فولت |
12 فولت |
13.5 فولت |
15 فولت |
24 فولت |
27 فولت |
48 فولت |
||
|
معدل تحمل الجهد الخارجي |
± 2% |
± 2% |
± 1% |
± 1% |
± 1% |
± 1% |
± 1% |
± 1% |
|||
|
التيار المسموح به للخروج |
50A |
40A |
29A |
25.8أ |
23.2أ |
14.6أ |
13A |
7.3أ |
|||
|
نطاق تيار الخروج |
0-50A |
0-40A |
0-29A |
0-25.8A |
0-23.2A |
0-14.6A |
0-13A |
0-7.3A |
|||
|
الطاقة الخارجة |
250 واط |
300 واط |
348W |
348.3W |
348W |
350.4W |
351W |
350.4W |
|||
|
التموج والضوضاء |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
|||
|
النطاق القابل للتعديل في الجهد المباشر |
-10% +12% |
± 20% |
-16% +10% |
-12% +11% |
-10% +20% |
-16% +10% |
-4% +18% |
-15% +17% |
|||
|
بدء، الارتفاع، حفظ الوقت |
200ms،50ms،20ms محملة |
||||||||||
|
المدخلات |
نطاق الجهد المدخل |
90~132 VAC/180~264VAC 47~63 هرتز؛ اختيار المفتاح |
|||||||||
|
التيار الدخالي للتبادل |
6.5A/115 V 4A/230 V |
||||||||||
|
الكفاءة |
74% |
76% |
76% |
79% |
78% |
81% |
82% |
83% |
|||
|
تيار النبض |
تيار بدء البرد |
||||||||||
|
تيار التسرب |
<3.5 mA/240VAC |
||||||||||
|
خصائص الحماية |
الحماية من الإفراط |
105%~135% |
|||||||||
|
طريقة الحماية: الحد من التيار، الاسترداد التلقائي |
|||||||||||
|
الحماية من الإفراط |
115%~135% |
||||||||||
|
طريقة الحماية: تقييد الجهد ، استرداد تلقائي |
|||||||||||
|
تحكم تشغيل / إيقاف المروحة |
RT3 حدة 55 درجة مئوية مروحة مفتوحة أكثر من 45 درجة مئوية، رياح 80 درجة مئوية الأعضاء الرباعية، مخرج قطع (5 ~ 7.5 فولت) |
||||||||||
|
RT3 حدة الصوت 65 و 55 درجة مئوية، مروحة مفتوحة أكثر من 80 درجة مئوية، السلطات: قطع الخروج (12 إلى 15 فولت) |
|||||||||||
|
RT3 حدة الصوت 70 درجة مئوية مفتوحة أكثر من 60 درجة مئوية مروحة، رياح، 85 درجة مئوية مغلقة: مخرج السلطات (24 إلى 48 فولت) |
|||||||||||
|
البيئة |
درجة حرارة العمل والرطوبة |
-10 درجة مئوية ~ +60 درجة مئوية 20% ~ 90% RH |
|||||||||
|
الحفاظ على درجة الحرارة والرطوبة |
-20 درجة مئوية ~ + 85 درجة مئوية ~ 10٪ ~ 95٪ RH |
||||||||||
|
مقاومة الاهتزاز |
10~500 هرتز، 2G 10min./ 1 وقت دورة، 60 دقيقة، المحور |
||||||||||
|
الأمن |
جنس الضغط |
المدخلات / المخرجات: 1.5 مدخلات KVAC وبين إلى مخرجات KVAC والأرض: 1.5:0.5 KVAC |
|||||||||
|
مقاومة العزل |
بين المدخل والمخرج ، المدخل والمخرج ، والأرض: 100 M / 500 VDC Ohms |
||||||||||
|
المعيار |
معايير السلامة |
اتفق مع |
|||||||||
|
معيار EMC |
الرمز يشير إلى FCC الجزء 15 J فئة التوصيل A |
||||||||||
|
غيرها |
وزن |
1.1.5 كجم |
|||||||||
|
التعبئة |
12 قطعة / 14.3 كجم/0.93CUFT |
||||||||||
| إمدادات الطاقة المبتدئة 350W CE,KC,ROHS,PSE,TUV | مصدر طاقة 24VDC للتبديل ، مصدر طاقة متزامن مصدر الطاقة التبديلي ذو الخروج الواحد 100 واط 401 - 500 واط طاقة الخروج و 220 فولت/110 فولت دخول |
||||||||||
| النموذج | SL-360-5 | SL-360-12 | SL-360-15 | SL-360-24 | SL-360-36 | SL-360-48 | SL-360-60 | |
| الناتج | الجهد المستمر | 5 فولت | 12 فولت | 24 فولت | ||||
| تحمل الجهد | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | ± 1% | |
| التيار المسموح به | 72A | 30A | 15A | |||||
| النطاق الحالي | 0-50A | 0-29A | 0-14.6A | |||||
| القوة | 360 واط | 360 واط | 360 واط | |||||
| ريبل و ضوضاء ((ماكس) | 100mVp-p | 150mVp-p | 150mVp-p | |||||
| فولتاج ADJ.Range | -9٪ ٪ + 10٪ | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% | ± 10% | |
| إعداد وقت الارتفاع، وقت الاحتفاظ ((تايب)) | 200ms، 40ms، 30ms/230VAC. | |||||||
| المدخلات | نطاق الجهد | 90132VAC/180264VAC ((بالمفتاح) 4763Hz،255373VDC | ||||||
| التيار المتردد | 6.5A/115V 4A/230VAC | |||||||
| الكفاءة | 78% | 80% | 82% | |||||
| التيار الداخلي | 50A/230VAC | |||||||
| تيار التسرب | < 3.5mA/240VAC | |||||||
| الحماية | الحمل الزائد | قوة الخروج الاسمية 105%135% | ||||||
| تحميل تلقائي بعد إزالة حالة خطأ لاستعادة | ||||||||
| فوق الجهد | 6 ′′7 فولت | 15 ̊17 فولت | 28V30V | |||||
| استرداد تلقائي بعد إزالة حالة العيب لاستعادة | ||||||||
| زيادة درجة الحرارة |
RTH≥50°C المروحة ON RTH≤50°C مغلق المروحة |
|||||||
| استرداد تلقائي بعد درجة حرارة طبيعية | ||||||||
| البيئة | درجة حرارة التشغيل، الرطوبة | -10°C+60°C؛ 20%~90%RH | ||||||
| درجة حرارة التخزين والرطوبة | -20°C+85°C؛ 10%~95%RH بدون تكثيف | |||||||
| الزلزالية | 10500 هرتز، 2 جي 10 دقيقة، 1، 60 دقيقة | |||||||
| السلامة | مقاومة الجهد | 1.5KVAC:1.5KVAC:0.5KVAC | ||||||
| مقاومة العزل | بين المدخل والمخرج: المدخل والمخرج: 100M أوم / 500VDC | |||||||
| معيار الامتثال | معيار الأمن | الامتثال لـ UL1012 | ||||||
| معيار EMC | الامتثال لـ EN55022، CLASSA | |||||||
| غيرها | الحجم | 215*115*50mm ((L*W*H) | ||||||
| حزمة | 124 قطعة/25 كجم | |||||||
| ملاحظة |
1 يتم قياس جميع المعلمات غير المذكورة بشكل خاص عند مدخل 230VAC والحمل الاسمي و 25 درجة مئوية. 2 التموج والضوضاء الجهد هو في 20MHz من عرض النطاق الترددي 12 بوصة مع نهاية ملتوية مع إضافية وقت 0.1μ و 47μ مكثف. 3 التسامح هو مجموع خطأ ضبط الجهد، تنظيم الجهد ومعدل ضبط التيار. |
|||||||
